Unità di ventilazione a flusso unidirezionale
Descrizione

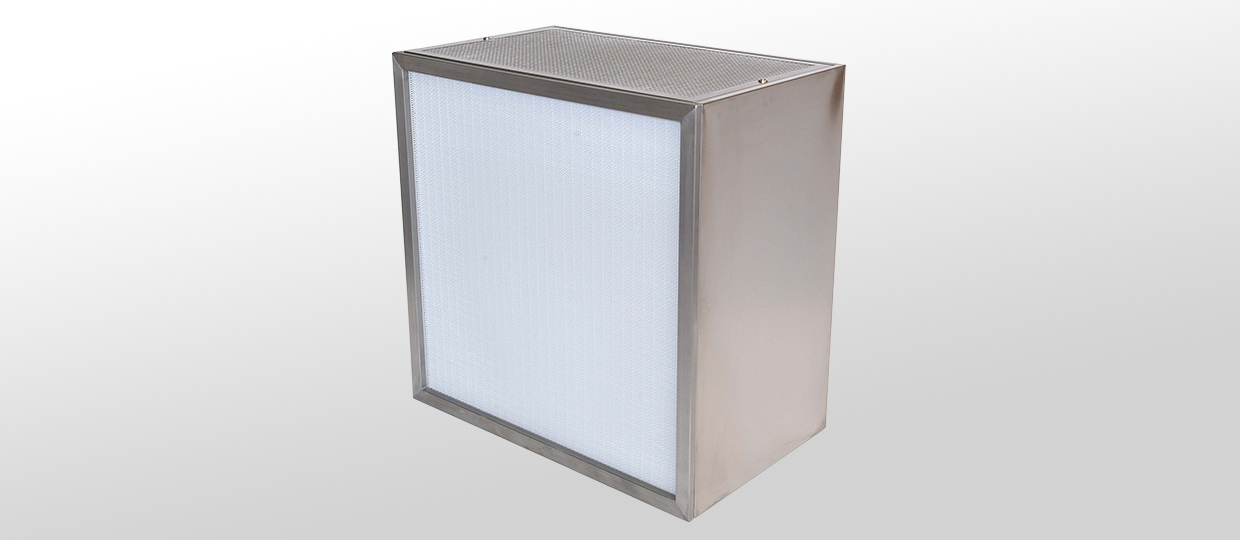

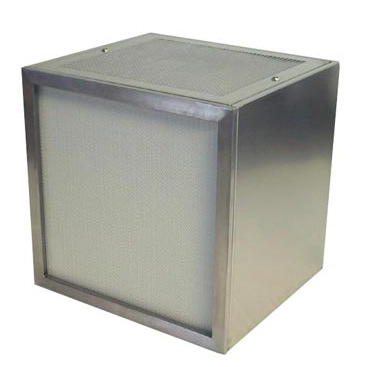

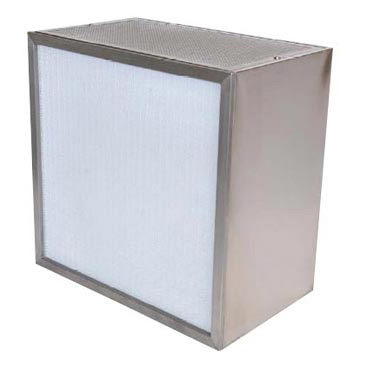

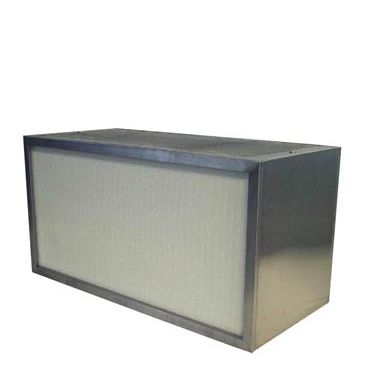

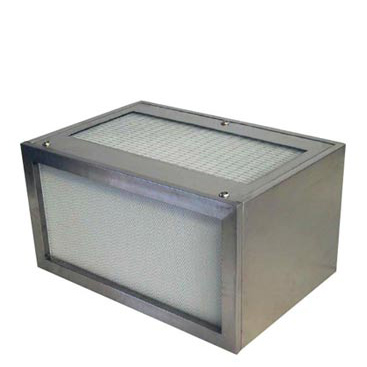

Le unità di ventilazione a flusso unidirezionale modello MV sono costituite da un telaio in AISI 304 su cui sono installati gli elementi costituenti che permettono la generazione di un flusso d’aria unidirezionale in classe ISO 5 secondo ISO14644.
I principali elementi costitutivi di ogni unità sono
- filtro HEPA per camere bianche con efficienza H14
- plenum con ventilatore elicocentrifugo incorporato
- pannello con prefiltro di presa aria
Dal punto di vista del controllo della contaminazione il sistema plenum / filtro HEPA è realizzato in modo tale da prevenire trafilamenti d’aria non filtrata. Ciò viene ottenuto mantenendo le battute in depressione.
- 1
Applicazioni
Ventilazione a flusso unidirezionale in classe ISO 5 (0,5 um) secondo ISO 14664 di:
- macchine ed apparecciature di processo
- isolatori
- aree critiche di produzione libere o delimitate da barriere tecnologiche
- su richiesta è possibile fornire unità munite di filtri ULPA – U15 per raggiungere la classe ISO 4
Installazione

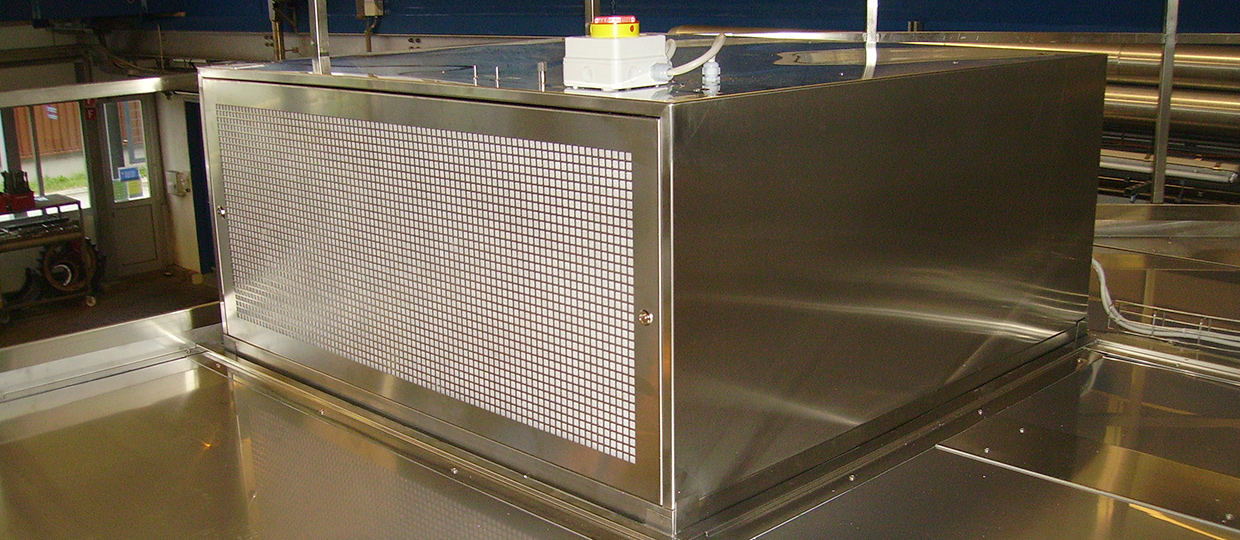

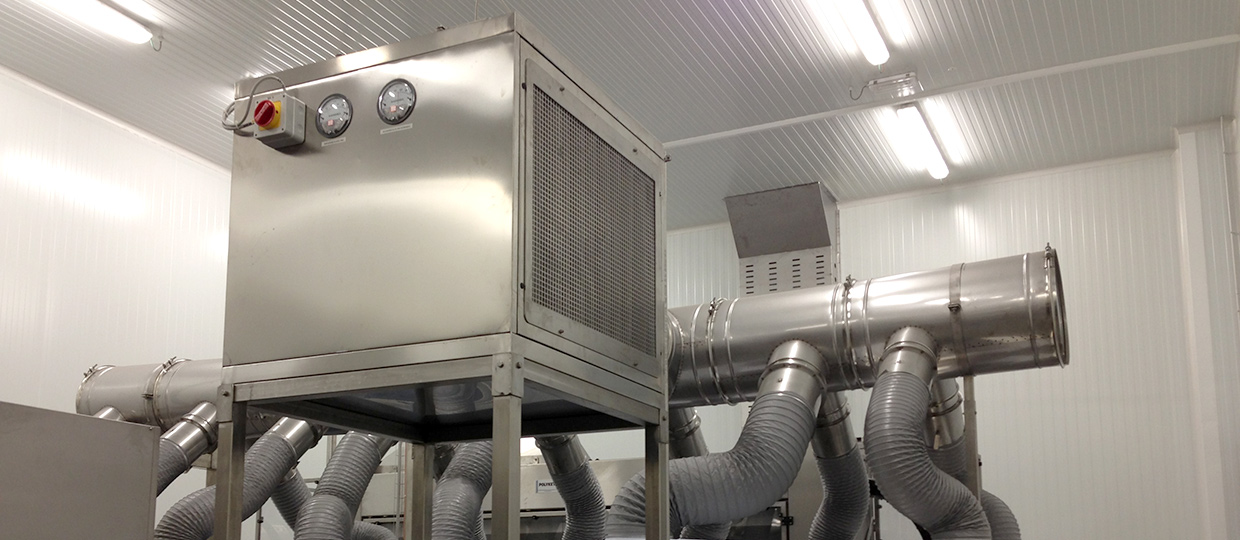

Le unità MV sono provviste di un telaio inferiore di supporto e di sedi filettate nella parte superiore che rendono possibile la loro installazione su strutture esistenti, come i telai di macchine di processo, oppure la loro sospensione al di sopra delle aree protette.

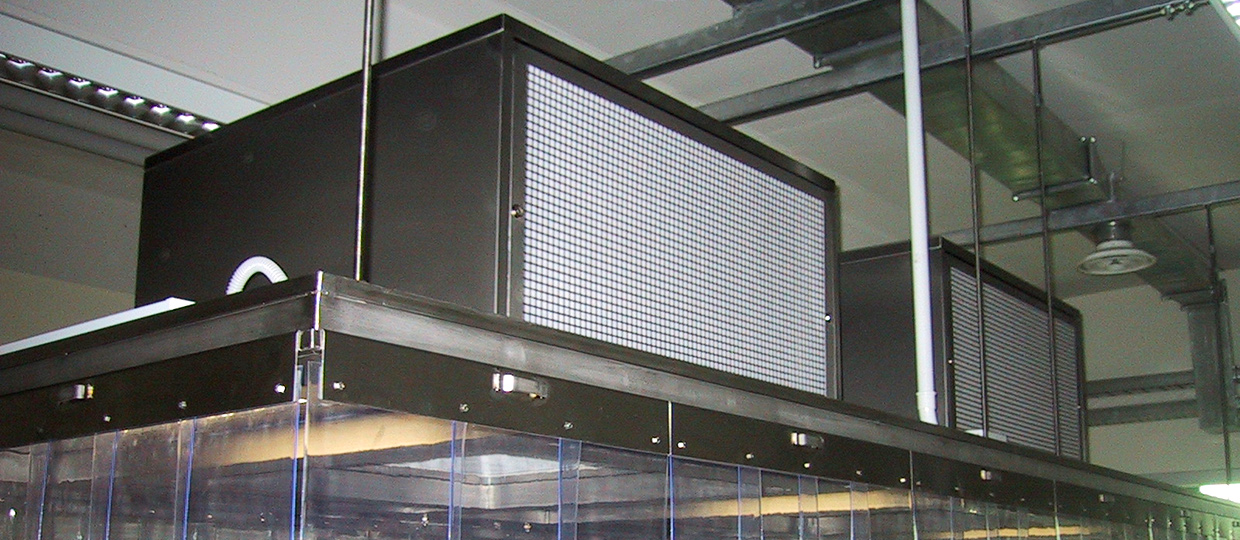

Le unità MV possono essere connesse tra loro per ottenere flussi unidirezionali di ampia superficie.
Le unità MV possono essere utilizzate per realizzare flussi unidirezionali orizzontali.
Manutenzione
Tutti gli interventi di manutenzione ordinaria avvengono utilizzando il pannello frontale di ispezione e, per la loro realizzazione, non sono necessari attrezzi particolari in quanto il pannello stesso è bloccato per mezzo di scrocchetti a chiave triangolare.
Il prefiltro è posizionato ad incastro e lo smontaggio del filtro HEPA per camere bianche è ottenuto sollevando il plenum per mezzo delle leve interne che compongono il suo sistema di blocco.
Regolazione e controllo

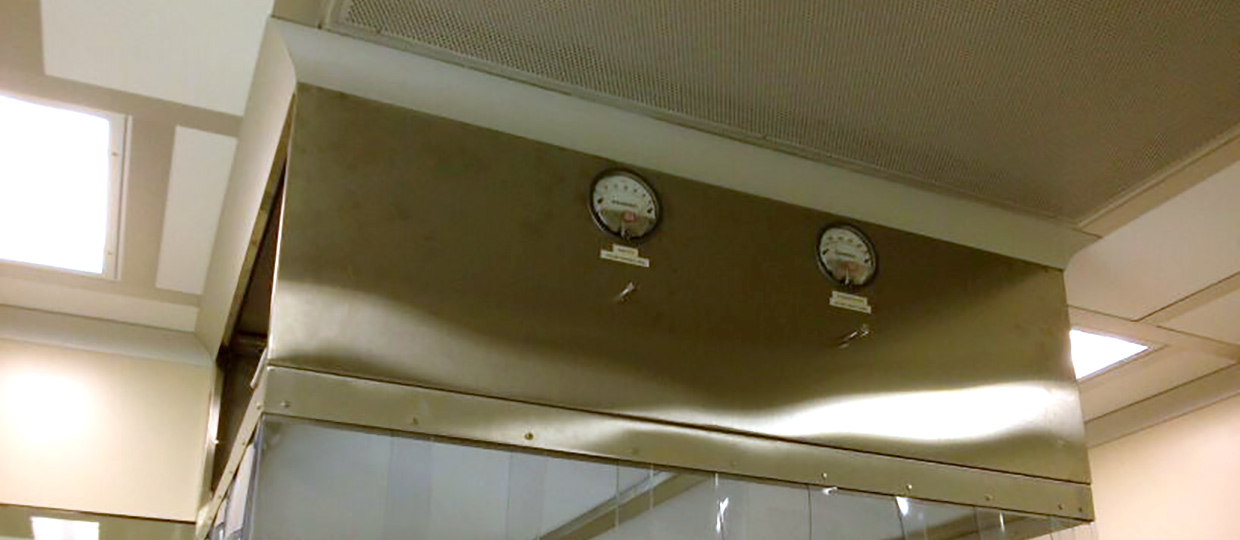

La regolazione del flusso d’aria può essere realizzata in modo molto semplice utilizzando le prese di pressione appositamente predisposte.
Le stesse sono collegate ad un sistema di misura di pressione montato sul ventilatore e sono da collegare ad un manometro differenziale.
L’indicazione del manometro dipende in modo diretto dal valore di portata aria.
All’interno del Report di collaudo fornito con ogni unità vengono riportati i valori di pressione ed i corrispondenti valori di portata misurati. Ogni unità è, inoltre, provvista di sonde per l’esecuzione del DOP Leak Test.
